Cables de datos: PATA y SATA
En la última revisión del interfaz ATA paralelo se utiliza un cable “plano” de 80 hilos en los que tenemos 16 líneas dedicadas a control y 16 dedicadas a
la transmisión de datos. Sin embargo el SATA utiliza un cable con un número mínimo de hilos y una longitud máxima de 1 metro. Por tanto tenemos unos cables más finos y más largos con lo que se
puede mejorar la ventilación y posición de los componentes de nuestro PC.
Cable IDE Paralelo de 80 hilos
Los conectores HOST, MASTER, SLAVE se pueden distinguir fácilmente por sus colores. El conector azul debe ir en la placa base, el negro conectarse al
dispositivo maestro y el gris al dispositivo esclavo. Aunque parezca que son intercambiables (hilos en paralelo), esto no es así. De hecho, el conector gris (SLAVE) no tiene conexión en el pin
(28) CSEL con los otros dos conectores y estos están unidos a través de la placa base a la masa del ordenador (0 V). Incluso, en algunos cables se puede observar que está cortado (falta una
parte) o si desmontamos el conector como en la figura de abajo, podemos observar cómo no está conectado al cable que proviene el host.

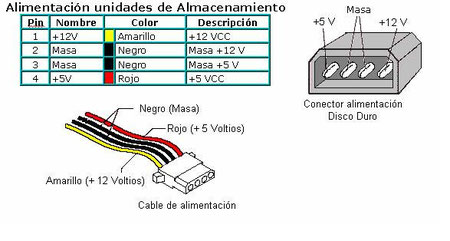

En las siguientes figuras mostramos las tensiones y conectores utilizados en los discos duros PATA.
